自動調心滾子軸承

自動調心滾子軸承

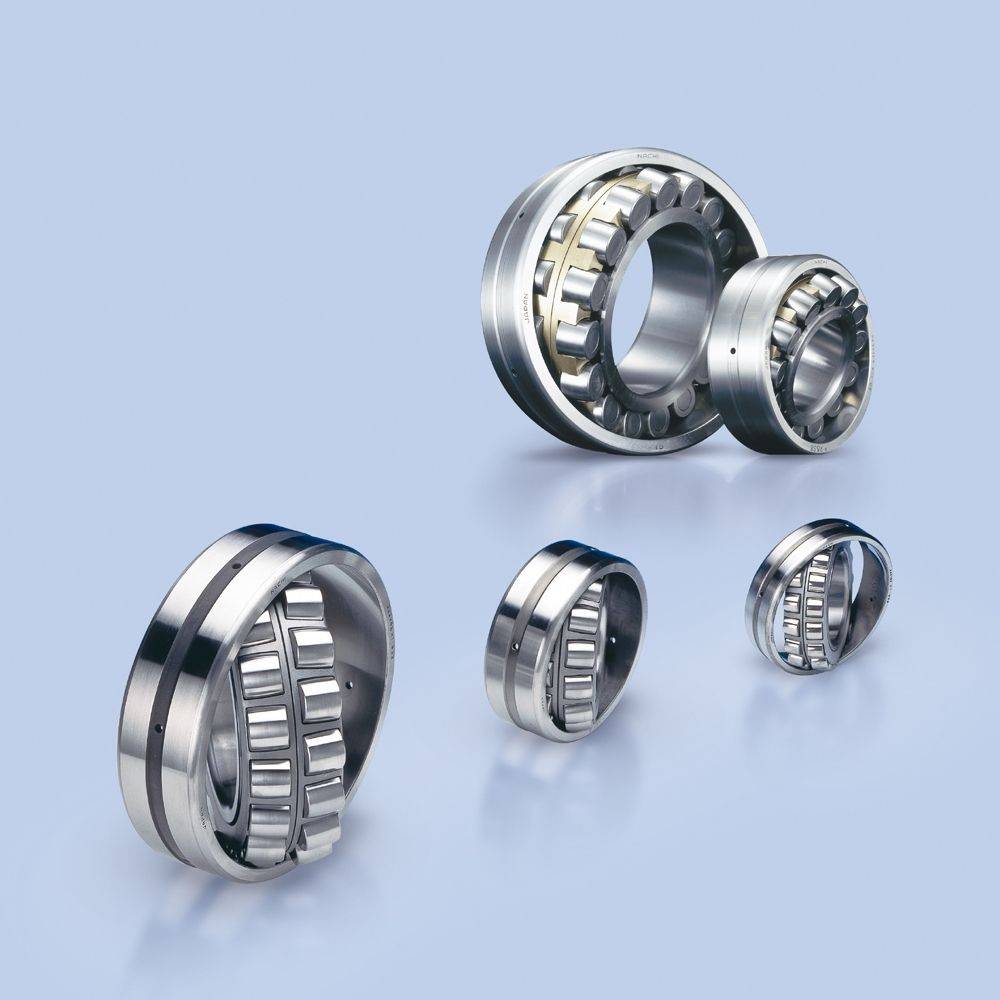

  此種軸承的外輪軌道面設計成球面,琪中心點與軸承的中心點一致。滾子的形狀呈鼓形,與保持器一起安裝在內輪上。在這種設計下,軸承具有調心性,適用於心軸會彎曲或者安裝誤差無法避免的大型機械設備。
  由於自動調心滾子軸承的滾子與軌道面之間,其接觸方式為線接觸,因此具有極大的徑向負荷能力。另外藉由軌道的球面形狀,讓這種軸承也具有承受軸向荷重的能力。
  NACHi的自動調心滾子軸承又有分標準型以及高速型。標準型的滾動體為對稱型滾子,一般於型號後面以E或EX來表示。高速型的滾動體為非對稱型滾子,一般於型號後面以AX或AEX來表示。

形式和結構

下表列出自動調心滾子軸承的標準構造以及特性。
系列 標準型 高速型
EX EX1 E E2 E AEX AX A2X AX
239         20,
26,
44~/1060
  28~40
230     20~36   38~/1000   20~36 38~48
249   24~36     38~/600,
/670,/800
      24~36
231   20~34     36~/800   20~34 36~48
241   22~32     36~/500       22~34
222 05~30   32 32 34~68 05~30   32
232   18,
20~30
16,
17,
19
  32~/600   20~30 32~40
213   11~22 04~10,
24
      06~22
232 08~26       28~60 07~26   28, 30
截面圖 http://www.ch-brg.com.tw/Products/NACHi/Nachi.Pix/Spherical-EX.jpg http://www.ch-brg.com.tw/Products/NACHi/Nachi.Pix/Spherical-E.jpg  http://www.ch-brg.com.tw/Products/NACHi/Nachi.Pix/Spherical-AEX.jpg http://www.ch-brg.com.tw/Products/NACHi/Nachi.Pix/Spherical-AX.jpg
滾子 對稱型 對稱型 非對稱型 非對稱型
導引方式 浮動導引環 承靠面導引 承靠面導引 承靠面導引
保持器 沖壓鋼板 車製銅合金 車製銅合金 車製銅合金


型番的組成

形式記號:
自動調心滾子軸承的形式記號為 "2"

內徑記號:
內徑記號標示著軸承內徑的大小。號碼乘以5mm為內徑,例如 22206 的內徑為 6*5mm = 30mm
內徑為500mm以上時,則以/xxx表示,xxx為內徑的尺寸。
例如:230/600E是內徑600mm的軸承。

油孔、油溝記號:
沒有標示時為無油孔的設計。
W20時只有油孔的設計。
W33時為油孔以及油溝的設計。(標準品)

內孔形式記號:
沒有標示時為圓筒狀內孔。
K時為1:12的圓錐狀內孔。
K30時為1:30的圓錐狀內孔。

間隙記號:
間隙的範圍是依照日本工業規範標準(JIS)來規範的。
自動調心滾子軸承的詳細間隙範圍請參考這裡的技術資料。


NACHi EX系列的優點

藉由上述的設計變更,使得NACHi自動調心滾子軸承EX系列的荷重能力,達到全世界第一的水準。


軸承的壽命

經常被問到的問題是:「這個軸承可以承受多大的力量?」。
嚴格說來,軸承不損壞的情況下所可以承受的最大力量等於規格表中的「基本靜額定荷重」。但是可以承受並不代表可以運轉很久!
應該要問的是,在使用的荷重以及轉速下,這個軸承是否可以達到需要的壽命?
軸承的壽命可以計算,不過在計算壽命之前,需要知道轉速以及等價荷重。所謂等價荷重是當軸承同時承受徑向荷重(Fr)以及軸向荷重(Fa)時,以計算的方式得到其相當於純徑向荷重的計算荷重,通常以Pr與Por來表示。Pr與Por的計算方式請參考型錄右上方的表格。
得到動等價荷重(Pr)和靜等價荷重(Por)後,就可以計算軸承的壽命與安全係數。計算方式請參考這裡的技術資料。


建議的公差配合

為了發揮軸承本身的性能,心軸以及軸承座孔的公差配合相當重要。如果配合面的干涉不足,可能會產生打滑的現象。
打滑一旦產生,配合面會逐漸磨耗,損傷心軸和軸承座。另外,磨耗粉也可能侵入軸承內部導致早期破損的發生。
打滑不能單靠軸向的挾持來防止,承受荷重的輪必須提供足夠的干涉才可以。
自動調心滾子軸承一般的公差配合建議,請參考這裡的技術資料。


心軸與軸承座建議的精度

一般使用條件下,心軸和軸承座的建議精度,請參考這裡的技術資料。


潤滑

自動調心滾子軸承如果雙邊都封蓋,則會預先封入適量的油脂。例如:6005ZZE、6005-2NKE、6005-2NSE
一般來說,單邊蓋以及開放式軸承只有上防鏽油,因此必須在使用的時候自行提供潤滑劑。
潤滑方面的相關建議,請參考這裡的技術資料。


極限速度

型錄上所記載的極限速度是一般使用條件下的數值。在重荷重或者軸向荷重相對比較高的時候,極限速度必須乘上一個修正係數。
極限速度的修正方法,請參考這裡的技術資料。


其他注意事項

[1] 尺寸表中之基本動額定荷重(Cr)以及基本靜額定荷重(Cor),僅適用於材質為軸承鋼並且經過標準熱處理的情形。
[2] 接觸型膠蓋式軸承雖然脂密性好,但是高溫、高速或者外輪旋轉時,油脂仍有可能洩漏出來。
[3] 密封型軸承在組裝前請勿清洗。
[4] 單面鐵蓋或者單面膠蓋的軸承,未封蓋的內外輪也有加工油封槽。
